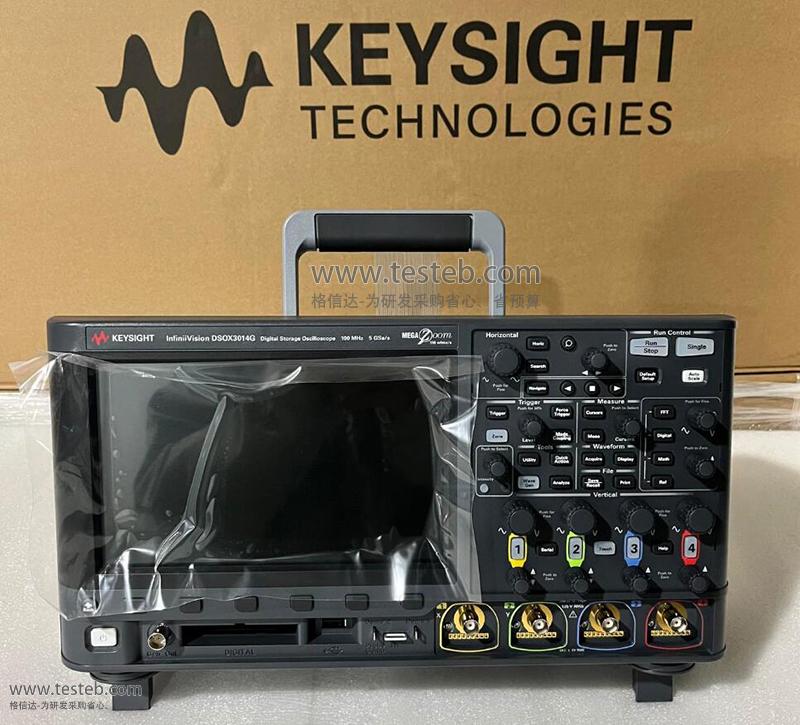

是德科技Keysight InfiniiVision 3000GX系列示波器是3000T系列的升級加強款，具有七合一功能，集研發型專業級數字示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、20 MHz 任意波形發生器、3 位電壓表、8 位計數器和累加器于一體。Keysight 3000G示波器系列帶寬100MHz~1GHz，雙通道、四通道、混合信號機型可選，8.5寸觸摸屏讓您可以輕松查看和分析信號，100萬個波形秒超高速波形刷新率，相同時間能夠捕獲更多波形，發現設計中那一察覺的問題，極大提高捕獲隨機和偶發事件的可能性，節約測試時間，廣泛適用于教學適用于及研究實驗室、消費性電子、無線射頻產業、汽車電子產業、航空航天國防產業、電源分析與測試產業等。是德科技Keysight DSOX3014G示波器具有100M帶寬、4個模擬通道，標配嵌入式軟件可提供波形和測量直方圖。
KEYSIGHT DSOX3000G/MSOX3000G系列示波器特點
將一些高端技術帶到入門級示波器上，支持快速、輕松地執行可靠的測量
覆蓋100MHZ-1GHZ帶寬，2/4個模擬通道及可選的16數字通道
是德科技DSOX3014G示波器標配信號發生器及波特圖測試功能、串行解碼與直方圖測量

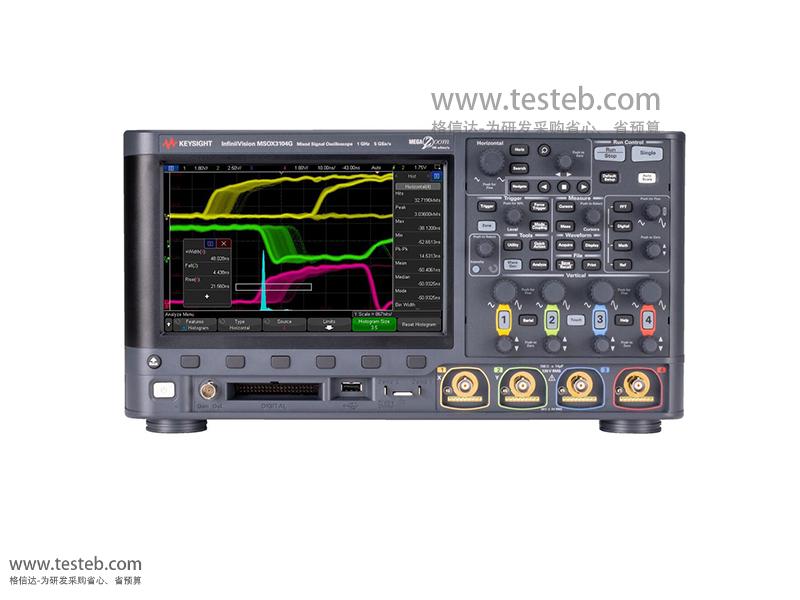

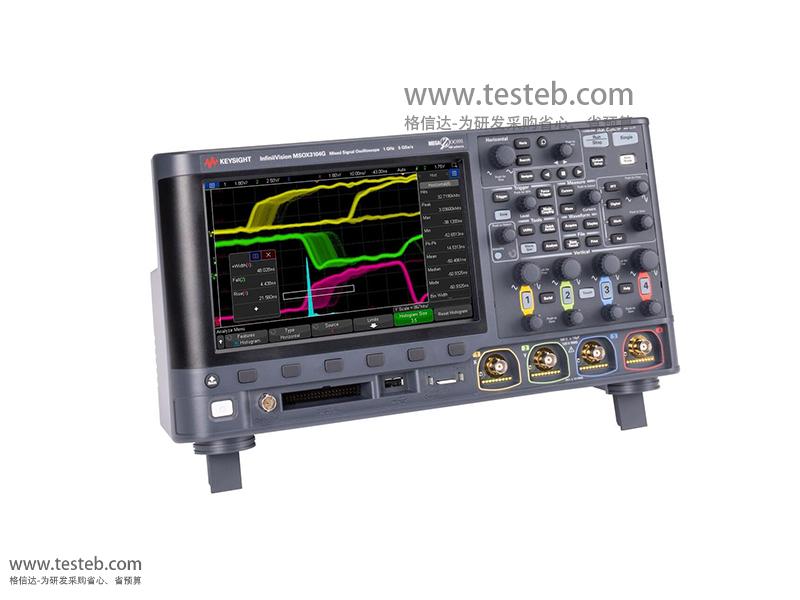

8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號
獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號
高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節

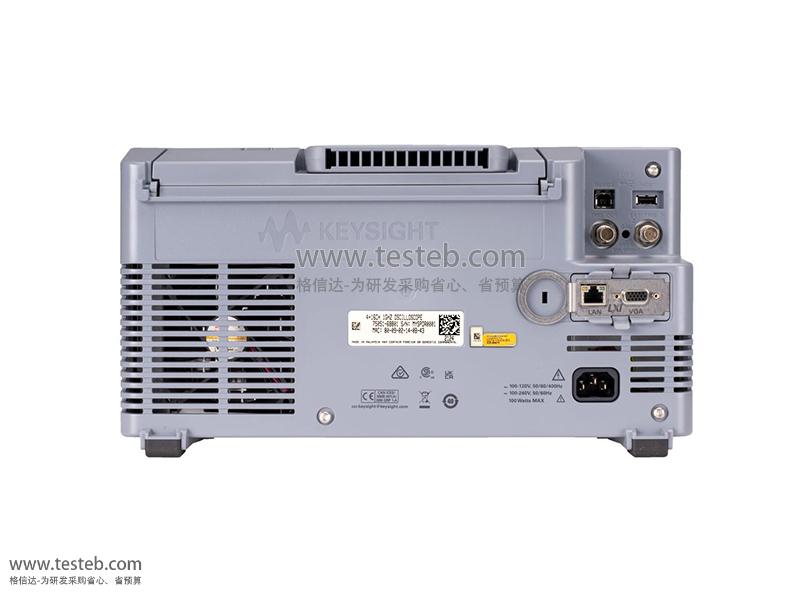

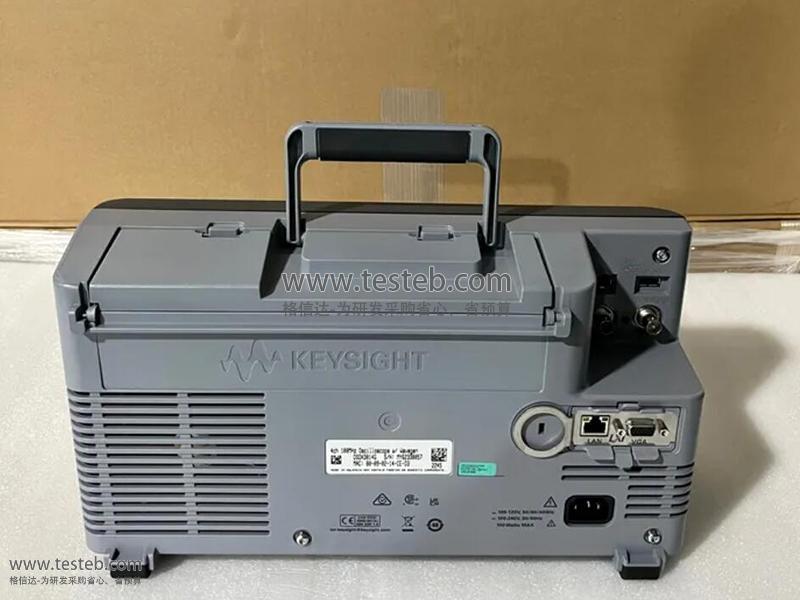

高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊
具有進行通用電子設計所需的各種功能和軟件，開箱即可使用
它包含的軟件、探頭、其他先進功能（如直方圖和區域觸摸觸發功能）和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試
支持全面升級，可以擴展測量功能隨時增加帶寬、數字通道數量和先進的應用軟件
Keysight InfiniiVision 3000G與3000T示波器區別
|
特性 |
DSOX/MSOX3000T示波器 |
DSOX3000G、MSOX3000G示波器 |
|
帶寬 |
100MHz~1GHz |
100MHz~1GHz |
|
采樣率 |
全通道2.5GSa/s、半通道5GSa/s |
全通道2.5GSa/s、半通道5GSa/s |
|
通道數 |
2或4通道/+16數字通道 |
2或4通道/+16數字通道 |
|
存儲深度 |
全通道4Mpts、半通道2Mpts |
全通道4Mpts、半通道2Mpts |
|
更新速率 |
1,000,000 wfms/s |
1,000,000 wfms/s |
|
外觀及顯示屏 |
黑色，8.5寸電容觸摸屏 |
黑機，8.5寸電容觸摸屏 |
|
區域觸控觸發 |
有 |
有 |
|
波形和測量結果直方圖 |
- |
有 |
|
內置波形發生器 |
選件DSOXWAVEGEN |
有，20MHz任意波形信號發生器 |
|
嵌入式軟件包 |
選件D3000GENA或者D300GENB |
I2C—串行外設接口（SPI）,通用異步收發信機（UART）,
推薦標準 232（RS232）/推薦標準 485（RS485）,
I2S 和通用串行總線供電（USB-PD）觸發和解碼 |
|
模板極限和測量極限測試 |
選件 |
有 |
|
頻率響應分析（波特圖） |
選件 |
有 |
|
HDTV視頻分析 |
選件 |
有 |
|
LAN局域網和VGA視頻圖形陣列連通模塊 |
選件DSOXLAN |
有 |
|
PathWave BenchVue示波器軟件BV004B |
有 |
有 |
是德科技Keysight InfiniiVision 3000G系列示波器規格參數
|
示波器型號 |
3012G |
DSOX3014G
MSOX3014G |
3022G |
DSOX3024G
MSOX3024G |
3032G |
DSOX3034G
MSOX3034G |
3052G |
DSOX3054G
MSOX3054G |
3102G |
DSOX3104G
MSOX3104G |
|
通道 |
2通道
2+16 |
4模擬通道
4+16數字通道 |
2
2+16 |
4通道
4+16數字 |
2通道
2+16 |
4通道
4+16數字 |
2通道
2+16 |
4通道
4+16數字 |
2通道
2+16數字 |
4通道
4+16數字 |
|
帶寬 |
100MHz |
200MHz |
300MHz |
500MHz |
1GHz |
|
上升時間 |
≤3.5ns |
≤1.75ns |
≤1ns |
≤700ps |
≤450ps |
|
時基范圍 |
5 ns/div - 50 s/div |
2 ns/div - 50 s/div |
1 ns/div - 50 s/div |
500ps/div-50s/div |
|
采樣率 |
5GSa/s半通道，2.5GSa/s全通道 |
|
存儲深度 |
4Mpts半通道，2Mpts全通道 |
|
波形刷新率 |
> 1,000,000個波形/s刷新率 |
|
垂直分辨率 |
8 bits垂直分辨率/12 bits高分辨率模式 |
|
輸入阻抗 |
1 MΩ士1%(14pF)，50Ω土1.5% |
|
波形發生器 |
20MHz任意波形發生器 |
|
串行解碼 |
D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD觸發與解碼
D3000AUTB選件: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼
D3000AERB選件: MIL-STD 1553和ARINC 429觸發與分析 |
|
其他功能 |
標配波特圖測試、波形測量直方圖、模板測試功能。
功率測量和分析應用，NFC近場通信高級觸發 |
|
通信接口 |
USB*2(前面板)，USB(標配)，LAN選配、GPIB選配、VGA選配 |
隨機附件包括：
示波器主機及符合當?shù)貥?biāo)準的電源線
N2843A 無源電壓探頭300V RMS（或 400Vpk）、500 MHz帶寬、10:1 衰減比，每通道配備1個
校準證書3年校準周期，3年工廠保修，KeysightCare 技術支持，安全環境模式
文檔光盤包括本地化的用戶指南、服務指南和程序員手冊
多種語言的界面和幫助系統：英語、中文、法語、德語、意大利語、日語等
標配軟件：嵌入式軟件套件（D3000GENB）、PathWave BenchVue 示波器軟件（BV004B）、波形和測量結果直方圖
多合一儀器：示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、20MHz任意波形信號發生器、3 位電壓表、8 位計數器和累加器
