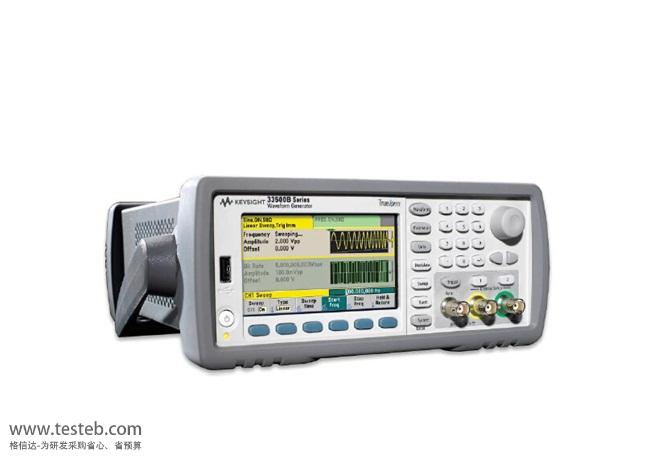

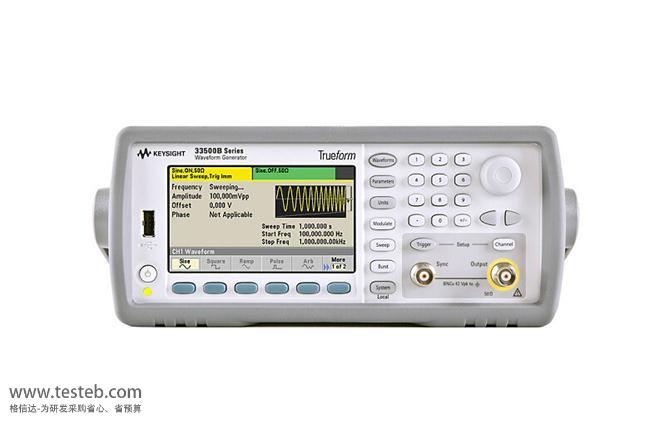

KEYSIGHT 33511B信號發生器逐點生成任意波形和排序能力,可以更精確地顯示用戶定義的信號,160MSa/s采樣率可提供時間分辨率更高的任意波形,16位分辨率和1mVpp~10Vpp幅度可提供更高的幅度精度。
信號發生器/信號源品牌:是德科技 安捷倫Agilent
160 MSa/s 采樣率可提供時間分辨率更高的任意波形
16 位分辨率和 1 mVpp 至 10 Vpp 幅度可提供更高的幅度精度
1 MSa/通道標準配置波形存儲器和 16 MSa/通道可選配置存儲器,可存儲您的最長波形

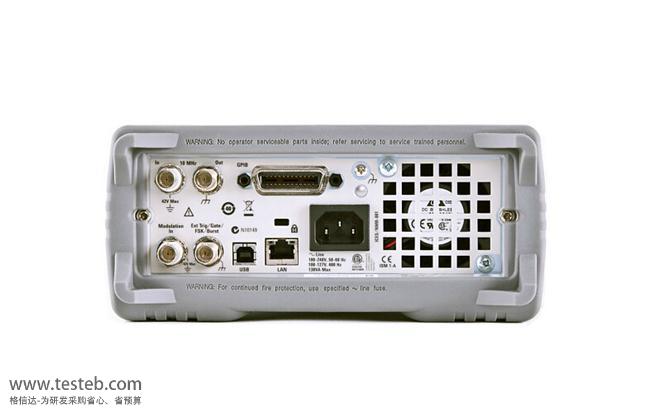

USB、LAN(LXI-C)、GPIB 標準接口使儀器可以輕松快捷地連接到 PC 或網絡
使用33503A BenchLink Waveform Builder Basic & Pro和Basic 軟件無需進行大量編程,即可進行先進的信號創建/編輯
從前面板使用內置編輯器創建波形
從示波器捕獲波形并將其下載到波形發生器
在 MATLAB、Microsoft® Excel 等環境中創建波形并將其下載到波形發生器
帶寬 | 20 MHz | 20 MHz | 30 MHz | 30 MHz |
通道數 | 單通道 | 雙通道 | 單通道 | 雙通道 |
函數波形發生器 | 33509B | 33510B信號發生器 | 33519B | 33520B函數信號發生器 |
任意波形發生器 | 33511B信號發生器 | 33512B波形發生器 | 33521B任意信號發生器 | 33522B |
波形 | 標配:正弦波、方波、斜波、脈沖、三角波、高斯噪聲、偽隨機位序列 (PRBS)、直流 | |||
內置任意波形: 心率波、指數下降、指數上升、高斯脈沖、迭加正弦波、Lorentz、D-Lorentz、負斜波、sinc |
||||
用戶定義任意波形:高達 1 MSa (使用選件 MEM 可達到 16 MSa), 具有多段波形序列 | ||||
工作模式和 調制類型 |
工作模式:持續、調制、頻率掃描、猝發、輸出選通 | |||
調制類型:AM、FM、PM、FSK、BPSK、PWM、和 (SUM)(載波加調制) | ||||
正弦波 |
頻率范圍:1 μHz ~ 20 MHz 或 30 MHz, 1 μHz 分辨率 幅度平坦度:< 100 kHz ±0.10 dB 諧波失真:100 kHz ~ 1 MHz < -50 dBc |
|||
方波和脈沖 |
頻率范圍:1 μHz ~ 20 MHz 或 30 MHz, 1 μHz 分辨率 上升時間和下降時間 (標稱值):方波8.4 ns固定值,脈沖8.4 ns ~ 1 μs可獨立變化 占空比:0.01% ~ 99.99% |
|||
斜波和三角波 |
頻率范圍:1 μHz ~ 200 kHz, 1 μHz 分辨率 斜波對稱:0.0% ~ 100.0%, 0.1% 分辨率 非線性 (典型值):< 0.05%, 從信號幅度的 5% 至 95% |
|||
高斯噪聲 |
帶寬 (典型值):1 mHz ~ 20 MHz 或 30 MHz, 可變 波峰因數 (標稱值):4.6 |
|||
任意波形特征 |
波形長度:每通道 8 點 ~ 1 M 點 (使用選件 002 可達到 16 MSa), 按 1 個采樣點遞增 采樣率:1 μSa/s ~ 250 MSa/s, 1 μSa/s 分辨率 電壓分辨率:16 比特 帶寬 (-3 dB, 標稱值):濾波器關閉 40 MHz 上升時間和下降時間:0.35/ 帶寬 (最小 10 ns), “標準”或“步進”濾波器啟用 穩定時間 (典型值):< 200 ns 至最終值的 0.5% 抖動 (典型值):濾波器關閉 < 40 ps rms,“標準”或“步進”濾波器啟用< 5 ps |
|||
保修 | 3年保修期 |
是德科技33500B信號發生器詳細說明書http://www.iamabigfatstupidface.com/download/201608/Keysight_33500B.pdf
無與倫比的能力,可為要求最苛刻的測量生成各種信號
諧波失真低 5 倍的正弦波,可生成更純凈的信號
高達 20 MHz 且抖動小 10 倍的脈沖,可提供更精確的計時
逐點生成任意波形和排序能力,可以更精確地顯示用戶定義的信號
